Stabilisation de fondation par pieux : diagnostic, plans et réalisation
La stabilisation de fondation par pieux est une solution utilisée lorsque la fondation d’un bâtiment ne peut plus s’appuyer correctement sur le sol proche de la surface. Le principe consiste à transférer une partie des charges vers des couches plus profondes capables de fournir un meilleur support. Avant de poser des pieux, il faut toutefois comprendre pourquoi la fondation bouge, mesurer l’ampleur du tassement et concevoir une solution adaptée aux charges et aux conditions du site.
Quels signes peuvent indiquer un affaissement de fondation ?
Un mouvement de fondation se manifeste rarement par un seul symptôme. Le propriétaire peut observer des fissures qui s’agrandissent, un plancher qui présente une pente, des portes ou fenêtres qui ferment moins bien, une séparation entre certains éléments ou des fissures en escalier dans la maçonnerie. La répétition de ces signes à plusieurs niveaux peut indiquer un mouvement plus global.
Il faut cependant distinguer les déformations anciennes et stabilisées d’un mouvement encore actif. Une fissure de fondation peut avoir plusieurs causes; les pieux ne sont donc pas la réponse automatique à toutes les fissures.
Pourquoi le sol peut-il ne plus supporter correctement le bâtiment ?
La capacité d’un sol dépend de sa nature, de sa densité, de sa teneur en eau et des charges appliquées. Un tassement différentiel peut se produire lorsqu’une partie du bâtiment s’appuie sur des conditions de sol différentes ou lorsque l’humidité varie de manière importante. Des travaux à proximité, des modifications du drainage ou une augmentation des charges peuvent également influencer le comportement.
Le diagnostic doit donc tenir compte du bâtiment et de son environnement. Dans certains cas, une étude géotechnique est nécessaire pour caractériser les couches de sol et orienter le type de fondation profonde à utiliser.
Le diagnostic avant la stabilisation de fondation par pieux
L’ingénieur commence par documenter les symptômes et l’historique. Il peut effectuer des relevés de niveau, mesurer les fissures, observer la maçonnerie, inspecter les fondations accessibles et analyser la descente des charges. L’objectif est de déterminer quelles zones ont bougé et si le mouvement semble toujours évoluer.
La présence d’un affaissement ne suffit pas à dimensionner les pieux. Il faut connaître les charges de la structure, la configuration des fondations existantes et, lorsque requis, les caractéristiques du sol. Ces informations permettent d’établir une solution qui traite la cause plutôt qu’un simple symptôme.
Comment les pieux stabilisent-ils une fondation ?
Les pieux transfèrent les charges vers un sol plus profond ou développent leur capacité par une combinaison d’appui et de friction, selon le type de pieu et les conditions géotechniques. Ils sont reliés à la fondation existante par des consoles, massifs ou autres détails structuraux conçus pour reprendre les efforts.
Le système doit être pensé comme un ensemble. La capacité du pieu, la résistance de la fondation existante et le détail de connexion sont tous importants. Installer un pieu performant sous une fondation qui n’est pas capable de transmettre correctement la charge ne règle pas le problème.
Les principaux types de pieux

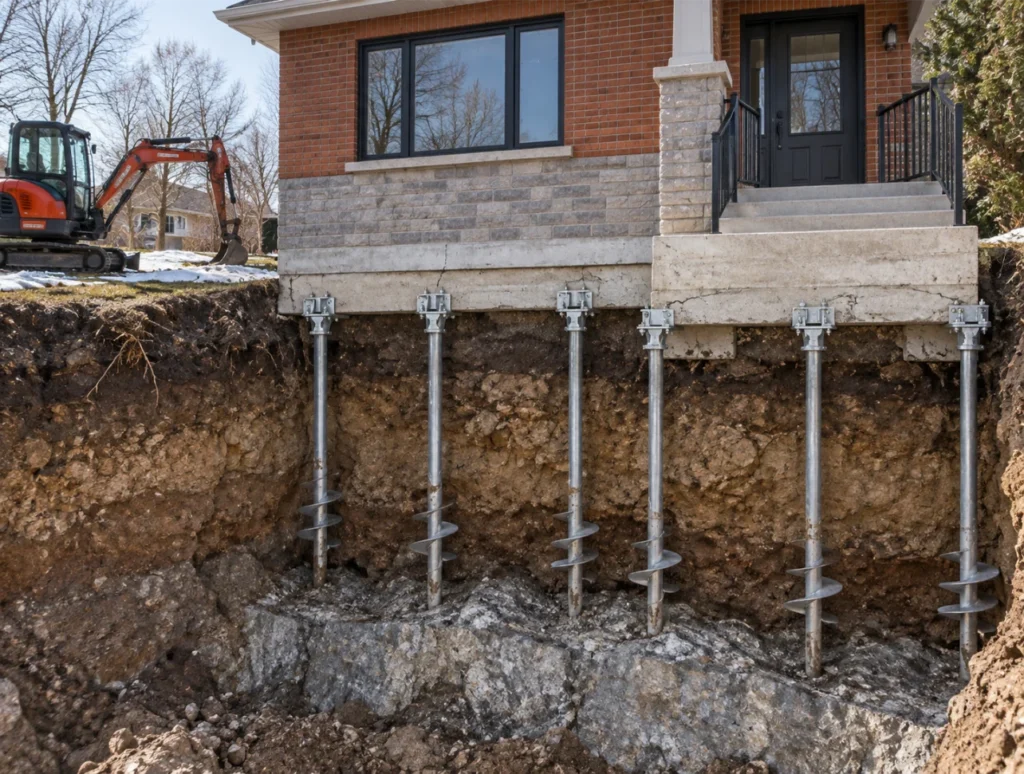

Plusieurs technologies existent et le choix dépend du sol, de l’accès, des charges et des contraintes du projet. Les pieux vissés, ou hélicoïdaux, sont fréquents dans certains projets parce qu’ils peuvent être installés avec un équipement relativement compact. D’autres projets peuvent utiliser des pieux battus, des micropieux ou des systèmes différents.
- Pieux vissés : éléments munis d’hélices installés par rotation dans le sol.
- Pieux battus ou foncés : éléments installés jusqu’à atteindre la résistance recherchée.
- Micropieux : solutions de petit diamètre pouvant être adaptées à certains accès restreints.
- Autres fondations profondes : choisies selon les conditions géotechniques et les charges.
L’Ordre des ingénieurs du Québec inclut les fondations profondes et les pieux parmi les éléments spécialisés reliés à la structure du bâtiment, aux charpentes et aux fondations.
Le plan d’ingénieur pour les pieux
Le plan précise la solution conçue : emplacement des pieux, capacité requise, détails de connexion, renforcement local de la fondation et séquence particulière lorsque nécessaire. Il sert de référence à l’entrepreneur et permet de coordonner les travaux avec les conditions existantes.
Le nombre de pieux n’est donc pas choisi uniquement selon la longueur de la façade ou une règle standard. Il dépend de la répartition des charges et de la capacité disponible pour chaque élément. Une maison légère et un bâtiment multi-logements ne demanderont pas la même approche.
Qu’est-ce qu’une reprise en sous-œuvre ?
La reprise en sous-œuvre consiste à intervenir sous ou autour d’une fondation existante pour la renforcer, la prolonger ou transférer ses charges. Les pieux peuvent faire partie de cette stratégie, mais ils ne représentent pas la seule méthode. L’ingénieur choisit la solution selon la nature du mouvement, l’état des fondations et les contraintes du chantier.
Ces travaux sont délicats parce qu’ils touchent directement la stabilité du bâtiment pendant l’intervention. Ils doivent être planifiés par phases afin de ne pas affaiblir simultanément de longues portions de fondation.
Les étapes d’un projet de stabilisation
- Inspection du bâtiment et relevé des symptômes.
- Analyse du mouvement et, au besoin, investigation géotechnique.
- Calcul des charges et conception de la solution.
- Préparation des plans et détails de connexion.
- Travaux par un entrepreneur spécialisé.
- Contrôles ou relevés pendant l’installation selon le système.
- Surveillance des étapes critiques lorsque prévue au mandat.
- Suivi du bâtiment après les travaux si recommandé.
Peut-on relever une fondation en même temps qu’on la stabilise ?
Dans certains projets, un relevage partiel peut être envisagé, mais il ne doit pas être considéré comme automatique. Un bâtiment qui s’est déplacé progressivement peut avoir développé des déformations et des contraintes dans les finis, les conduites et les éléments structuraux. Relever trop rapidement ou chercher à retrouver exactement la position d’origine peut créer de nouveaux dommages.
L’objectif prioritaire est souvent de stabiliser le mouvement. La possibilité et l’ampleur d’un relevage sont évaluées au cas par cas en fonction de la structure et des risques.
Pourquoi la surveillance des travaux est utile
Les travaux de pieux comportent des étapes qui deviennent difficiles à vérifier une fois refermées : excavation locale, connexion à la fondation, armatures, béton ou installation des consoles. Une surveillance des travaux peut permettre à l’ingénieur de vérifier certaines étapes clés par rapport aux plans.
Le mandat de surveillance doit préciser les visites prévues et les éléments à observer. Il ne remplace pas la responsabilité de l’entrepreneur pour ses méthodes d’exécution, mais il apporte un contrôle technique supplémentaire sur les éléments structuraux visés.
Stabilisation et futurs travaux d’agrandissement
Si le propriétaire prévoit un rajout d’étage, un agrandissement ou une modification importante, il est préférable de l’indiquer avant de concevoir la stabilisation. Les nouvelles charges peuvent influencer la capacité requise des pieux et la configuration des renforcements.
Une stratégie globale évite de stabiliser la fondation pour les charges actuelles puis de devoir modifier le système peu de temps après pour un projet d’agrandissement.
Faire diagnostiquer une fondation avec BE3I
BE3I réalise des inspections de fondations, des analyses de mouvement et des plans de stabilisation dans le Grand Montréal. Le service Structures et Fondations permet de définir le mandat selon les symptômes observés et l’historique du bâtiment.
Si vous constatez un affaissement, des fissures qui évoluent ou des déformations, demandez une évaluation avant de commander directement des pieux. Une stabilisation de fondation par pieux doit être basée sur un diagnostic et une conception adaptés au bâtiment.
Questions fréquentes
Les pieux règlent-ils toutes les fissures de fondation ?
Non. Les pieux sont utilisés lorsque le problème est lié à la capacité ou au mouvement de la fondation et du sol. Certaines fissures nécessitent uniquement une réparation ou une correction du drainage.
Combien de pieux faut-il ?
Le nombre dépend des charges, du système choisi, de la capacité des pieux et de la configuration de la fondation. Il doit être déterminé par conception.
Un suivi est-il nécessaire après les travaux ?
Selon la nature du mouvement et le projet, l’ingénieur peut recommander des relevés ou un suivi afin de confirmer la stabilisation.
